JYZ-320 圆柱度仪

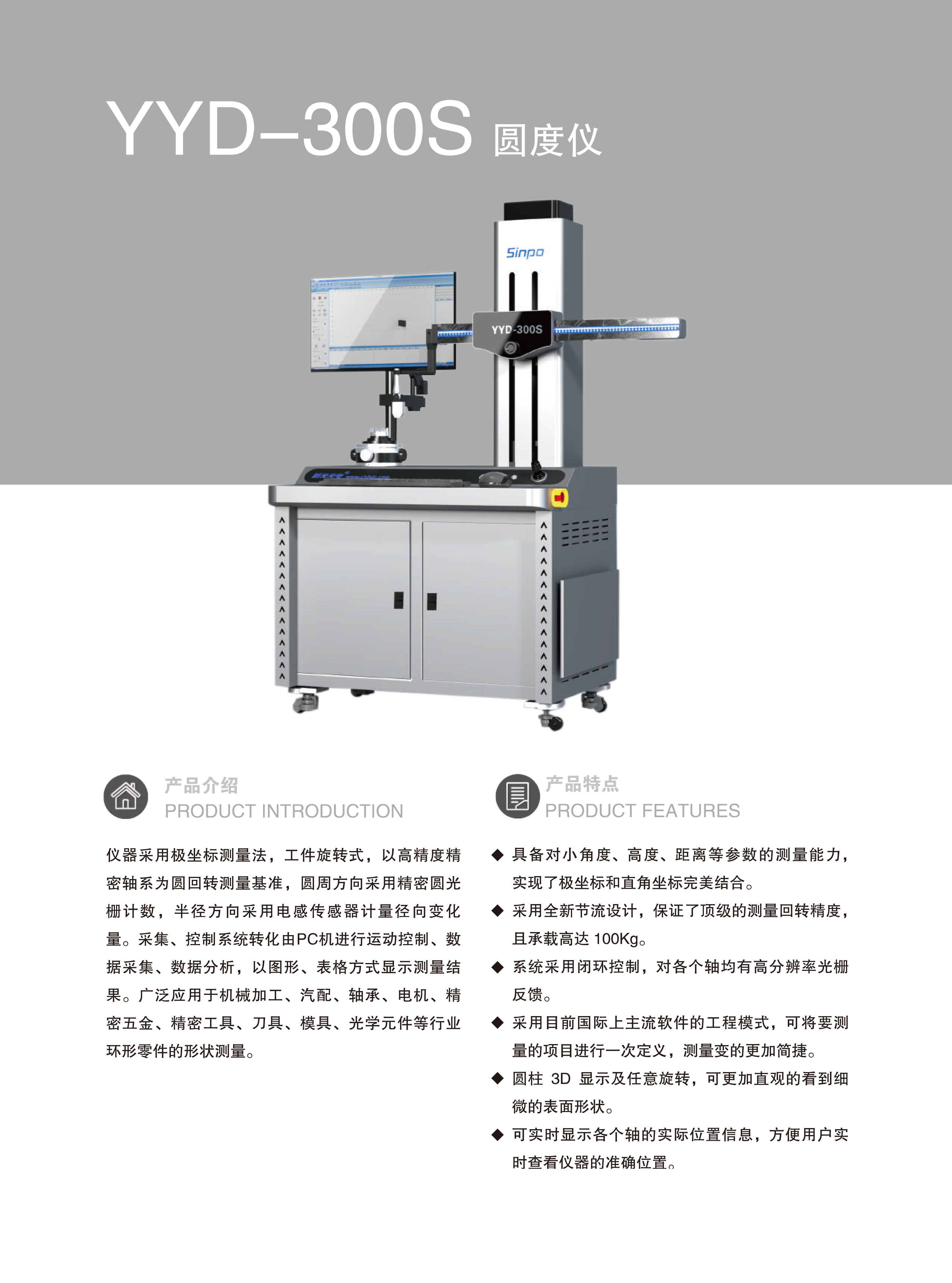

仪器采用极坐标测量法,工件旋转式,以高精度精密轴系为圆回转测量基准,圆周方向采用精密圆光栅计数,半径方向采用电感传感器计量径向变化量。采集、控制系统转化由PC机进行运动控制、数据采集、数据分析,以图形、表格方式显示测量结果。广泛应用于机械加工、汽配、轴承、电机、精密五金、精密工具、刀具、模具、光学元件等行业环形零件的形状测量。

产品特点
具备对小角度、高度、距离等参数的测量能力,实现了极坐标和直角坐标完美结合。
采用全新节流设计,保证了顶级的测量回转精度,且承载高达100Kg。
系统采用闭环控制,对各个轴均有高分辨率光栅反馈。
采用目前国际上主流软件的工程模式,可将要测量的项目进行一次定义,测量变的更加简捷。
圆柱3D显示及任意旋转,可更加直观的看到细微的表面形状。
可实时显示各个轴的实际位置信息,方便用户实时查看仪器的准确位置。

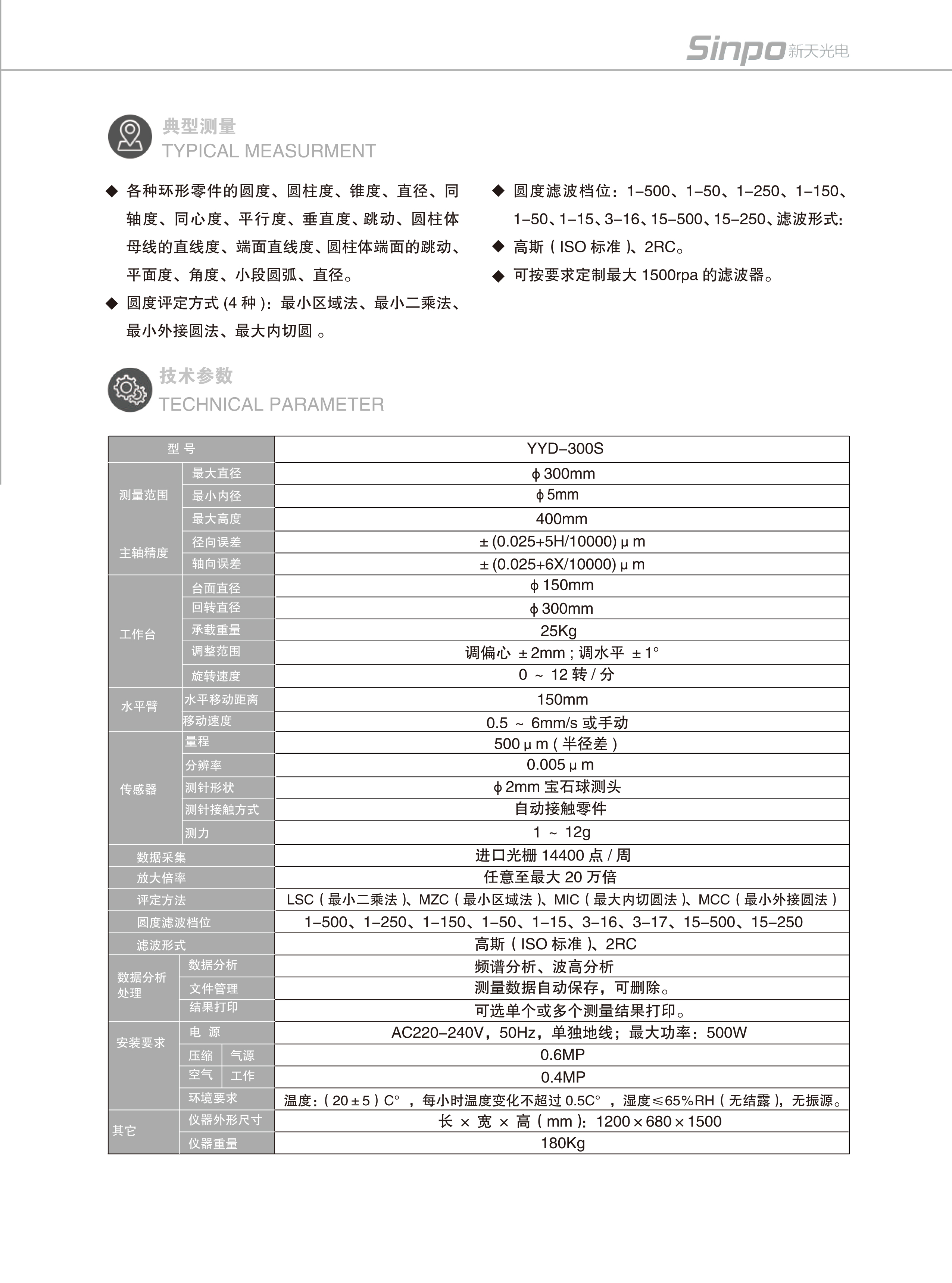

测量项目
各种环形零件的圆度、圆柱度、锥度、直径、同轴度、同心度、平行度、垂直度、 跳动、圆柱体母线的直线度、端面直线度、 圆柱体端面的跳动、平面度、角度、小段圆弧、直径。
圆度评定方式(4种):最小区域法、最小二乘法、最小外接圆法、最大内切圆 。
圆度滤波档位:1-500、1-50、1-250、1-150、1-50、1-15、3-16、15-500、15-250、滤波形式:高斯(ISO标准)、2RC。
可按要求定制最大1500rpa的滤波器。

技术参数
