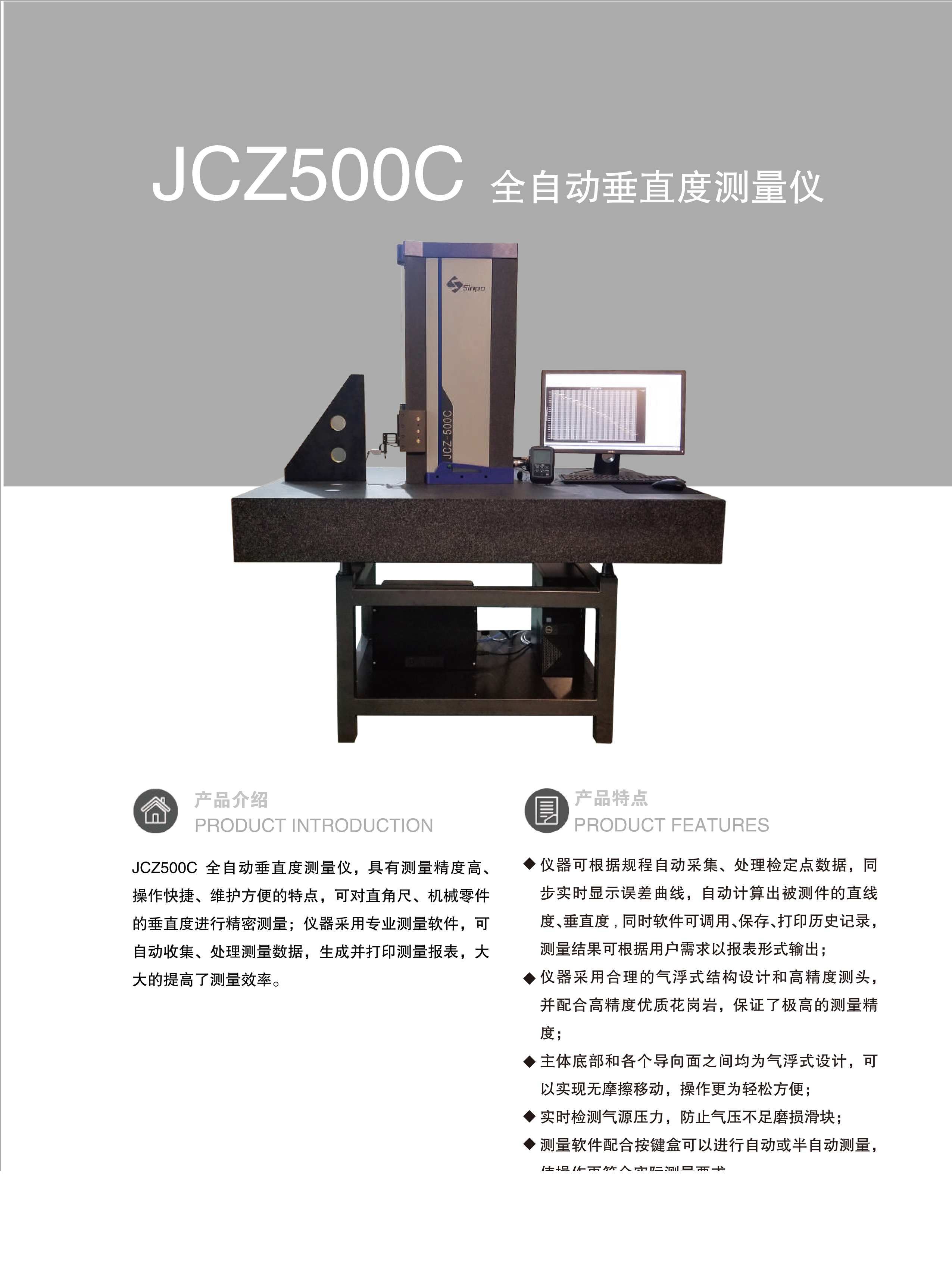

JCZ500C 全自动垂直度测量仪

JCZ500C全自动垂直度测量仪,具有测量精度高、操作快捷、维护方便的特点,可对直角尺、机械零件的垂直度进行精密测量;仪器采用专业测量软件,可自动收集、处理测量数据,生成并打印测量报表,大大的提高了测量效率。

特点
仪器可根据规程自动采集、处理检定点数据,同步实时显示误差曲线,自动计算出被测件的直线度、垂直度,同时软件可调用、保存、打印历史记录,测量结果可根据用户需求以报表形式输出;
仪器采用合理的气浮式结构设计和高精度测头,并配合高精度优质花岗岩,保证了极高的测量精度;
主体底部和各个导向面之间均为气浮式设计,可以实现无摩擦移动,操作更为轻松方便;
实时检测气源压力,防止气压不足磨损滑块;
测量软件配合按键盒可以进行自动或半自动测量,使操作更符合实际测量要求。

技术参数



JCZ500C

测量范围

0-500mm

正向垂直度偏差

1.3μm

正向直线度偏差

1.3μm

重复性

0.3μm

外形尺寸

540mm×250mm×890mm

整机质量

90kg



除油除水洁净气源,气源压力(0.6-0.8MPa,过滤精度≤1μm



220V,50HZ

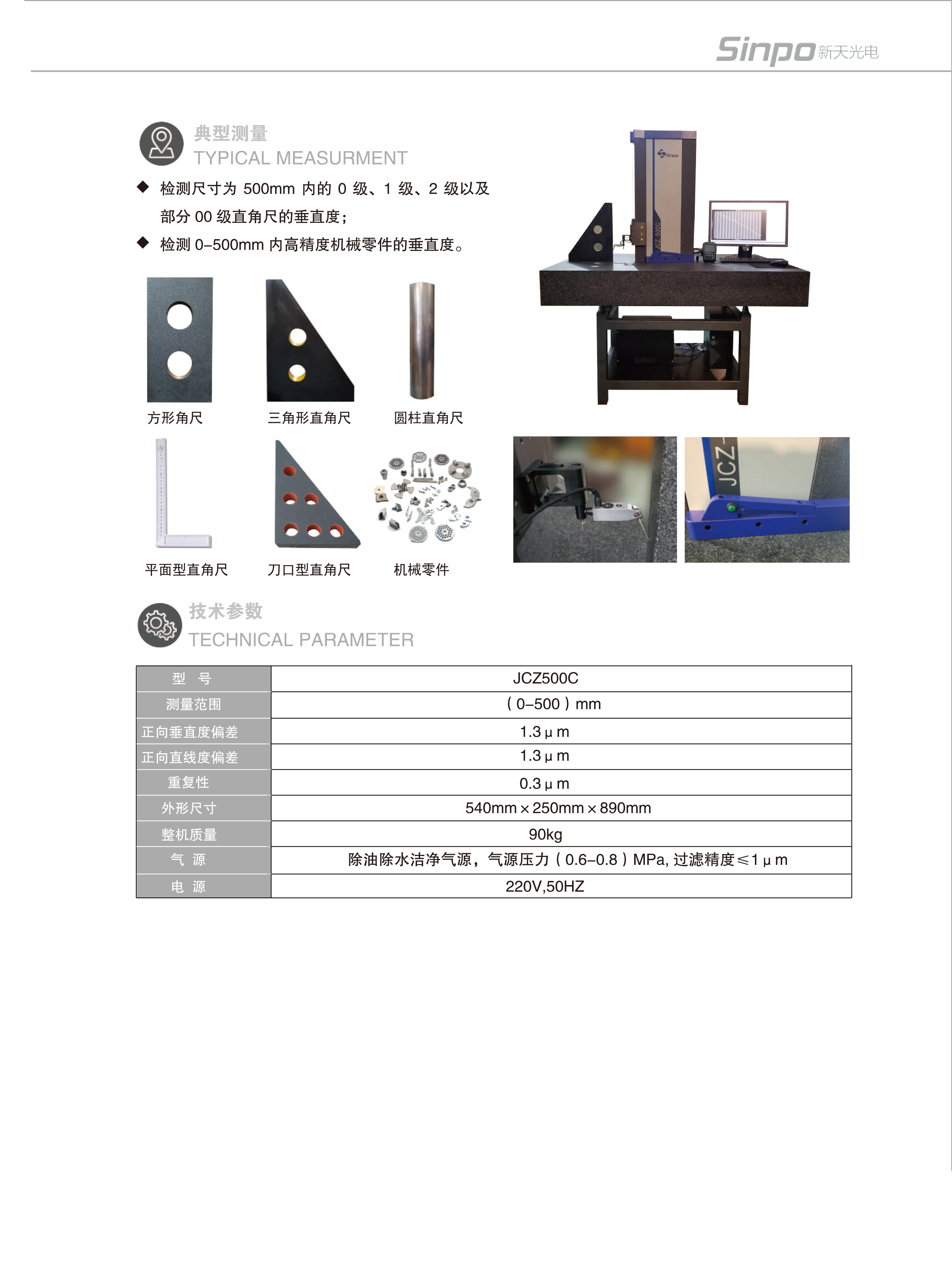

典型测量零件

检测尺寸为500mm内的0级、1级、2级以及部分00级直角尺的垂直度;

检测0-500mm内高精度机械零件的垂直度。
